29. 10. 2013

OK1C CQ WW DX SSB Contest 2013

Opět přišel radioamatérský "svátek" v podobě CQ WW DX contestu. Jako již tradičně jsem měl možnost se klání zúčastnit z chalupy v jižních Čechách od Martina OK1FZM.
Letos jsem závod využil jako zatěžkávací zkoušku mého zrestaurovaného koncového stupně DRAKE L-4B.
Zkouška dopadla na "jedničku". PA bez problému vydržel volání výzvy i pileupy.
 Na 40m jsem postavil vertikál se 48mi radiály (32x 4,5m + 16x 10,5m). Podle analyzátoru naprosto ideální parametry (Z=49ohm, j=2, Frez=7,1MHz). Na pásmu obstál také dobře. Vyvolat pile-up na 40m se mi bohužel nedařilo, ale několik DX násobičů přinesl (W, JA, BY)

Letos potěšilo zejména pásmo 10m, které bylo dlouho otevřené a přineslo mi hlavní zdroj násobičů.
Na výzvu se mi podařilo udělat řadu asi 200 stanic z USA. Na mé volání se ozval i jeden VK a jeden ZL, což opravdu potěší. Nakonec jen zóny 10, 29 a 39 zůstaly nepokořeny.

Celkový výsledek v kategorii Single-op, Assisted, ALL band, High power je
1268 QSO a 1 035 000 bodů.

Díky všem za spojení a hlavně obrovský dík Martinovi a Lence za jejich pohostinnost a podporu!

18. 9. 2013

Expedice 2013 - Orlické hory

I letos se nám podařilo navázat na tradici "Expedic". Tentokráte jsme zvolili lokaci Orlických hor vzhledem ke své poloze cca "na půl cesty" mezi Prahou a Ostravou. Členové expedice jsou totiž právě z těchto dvou koutů republiky :-)
Chalupa Na Krahulci a naše antény
Z Prahy já, Pavel OK2RO s Markem OK6LZ z Ostravy. Marek letos "nahradil" Tomáše OK1TLT, který se bohužel zúčastnit nemohl. Letos jsme pronajmuli celou chalupu, aby jsme se mohli pořádně "vyřádit". Krásná nová roubenka je poblíž Sněžného v Orlických horách v nadmořské výšce kolem 650m.n.m.

Hexbeam + OK6LZ, OK2RO, OK1CSS
 Nadmořská výška to není nikterak závratná, ale velkou výhodou je velký prostor kolem chalupy, který nám umožnil stavbu doposud největšího anténního systému v historii expedic! KV pásma pokrýval šesti pásmový Hexbeam (14,18,21,24,28 a 6MHz) a plnorozměrový vertikál na 7MHz. VKV pak devítiprvková dvoupásmová směrovka 144/430MHz.
Martínek, Marek a Štěpán u zařízení

Termín expedice byl zvolen na 14 a 15 září z důvodu závodu WAEDC a dalších závodů VKV, kde jsme mohli využít podporu dalšího operátora a to Markova syna Martínka.

Ve WAEDC (Worked All Europe DX Contest) jsme udělali 130 pěkných spojení pod značkou OK3D, značka OK2KAB se objevila v FM poháru, Memoriálu OK1MWC i ve VKV Provozním Aktivu.
Díky všem za spojení!!
Celá fotogalerie z naší Expedice je k zhlédnutí ZDE
Zde je i krátké video z akce :-)

I přes nepřízeň počasí tento víkend se akce moc podařila. Ubytování bylo příjemné, podmínky pro stavbu antén velmi příznivé, nálada vynikající..... Nutno též zmínit a poděkovat za podporu naším XYL za péči a trpělivost :-)  Těším se na expedici 2014 !!!

15. 8. 2013

Hexbeam "Heavy Duty"

Anténu Hexbeam jsem postavil již v loňském roce (viz zde). Z dnešního pohledu lze mojí loňskou konstrukci označit za prototyp. Díky němu jsem ale získal cenné zkušenosti, a hlavně dobrá funkce antény mě motivovala na další vylepšování. Postupně během celého roku tak vznikl přepracovaný Hexbeam, který vzhledem k robustnosti provedení označuji jako "Heavy Duty"- tedy pro těžké nasazení. :-)
Hlavní změnou bylo vylepšení centrálního držáku a středového napáječe (center post). Střed je vyřezaný z 5mm AL plechu a držáky jsou vysoustružené z AL trubky s navařeným "límečkem" pro sešroubování.
Izolovaný "center post" je z laminátové trubky, původně z VN zkratovací soupravy, kterou jsem koupil v Holicích na "blešáku". Veškerý spojovací materiál je nerez.

Vylepšil jsem uchycení na koncích prutu. Do prutu jsem vlepil 10mm hmoždinku a zašrouboval oko s dlouhým závitem. Oko jsem bohužel musel trochu nevzhledně zdeformovat, aby bylo možno přes něj přetahovat hadicové spony.
 Aby hadicové spony nepoškozovaly povrch prutů, okoukal jsem řešení od Spiderbeamu. Oka jsou "vypolstrována" plochou gumou a zasmrštěna do teplem smrštitelné bužírky. Díky tření gumy není nyní nutno spony tolik utahovat proti posunování.
Letos jsem si dal i práci s naladěním. Naštěstí zkrácení prvků které jsem vypočítal opravdu "sedělo" takže anténa má na všech pásmech SWR menší než 1:1,5. (měřeno analyzátorem u antény). Po připojení 30m koaxu RG-213 se hodnoty dostávají pod 1:1,2, resp. ručička "Reflected" na mém PSV metru Daiwa se ani při 500W výkonu ani nepohne :-)
Škoda jen že po dovolené půjde hexbeam opět rozložený do sklepa..

14. 8. 2013

ELAD FDM-S1

FDM-S1

Po nějaké době hraní si s SDR PMSDR (viz zde) jsem došel k názoru, že je třeba "upgrade".
Ne že by PMSDR bylo špatné, ale vadila mi nutnost používání externí zvukové karty a s tím spojené kabeláže a několik dalších neduhů této dnes již překonané koncepce.
Bohužel finanční možnosti neumožnily nákup SDR typu Perseus či Excalibur, ale zaujal mne nový přístroj z italské produkce distribuovaný firmou WoodBoxRadio a to ELAD FDM-S1.

Toto SDR je "Direct sampler". Neobsahuje tedy žádnou konverzi kmitočtů pomocí směšování. Výkonný procesor přímo vzorkuje kmitočtové spektrum v šíři až 6MHz v rozsahu 30kHz až 30MHz.
Detailnější technickou specifikaci lze nalézt třeba zde. Velkou výhodou je, že kromě dodávaného software FDM-SW1 také funguje s mým oblíbeným HDSDR.

První dojem není špatný. Velikost asi jako lahev "placatka", do PC vede jeden USB kabel, přes dodanou BNC/SMA redukci připojuji anténu. Po připojení PC žádá ovladače a je nutno nainstalovat přiložený FDM-SW1 který je obsahuje. Instalace probíhá bez komplikací. Spouštím program a "vodopád" ožívá... Nádhera, signály krásně "řetízkují" nikde žádné parazitní zázněje, rušení z PC či zrcadlové signály. V novém software nejsem ale ještě zorientovaný a tak hned zkouším jak to bude fungovat s HDSDR. Je třeba překopírovat DLL knihovny ale pak již HDSDR startuje a ........funguje to...a jak dobře! :-)

Nyní testuji FDM-S1 na anténě hexbeam i přes blízkost vysílače Liblice (639kHz, 750kW) SDR nemá problém přijímat nejslabší signály. Porovnávám s Kenwood TS-570D a vše co slyším na Kenwood slyším i na SDR. V opravdovém tvrdém souboji by asi FDM-S1 prohrál, bylo by to ale se ctí..
Doplnil-li by se SDR přijímač o pásmové filtry a předzesilovač, nevím, nevím kdo by "stál na bedně".

Nesporná výhoda SDR je vizualizace dění na pásmu. V porovnání s tím, je ladění klasického rádia jako "prohledávání louky divadelním kukátkem".
Případným majitelům vřele doporučuji registraci do Yahoo groups fóra, kde se nejen zajímavě diskutuje (EN) ale také tam člověk získá přístup na FTP server, odkud je možno stahovat nové aktualizace programu.


31. 7. 2013

9A/OK1CSS

Druhý týden dovolené jsme se přesunuli do Chorvatska. A když k moři, tak kam jinam než na ostrov!

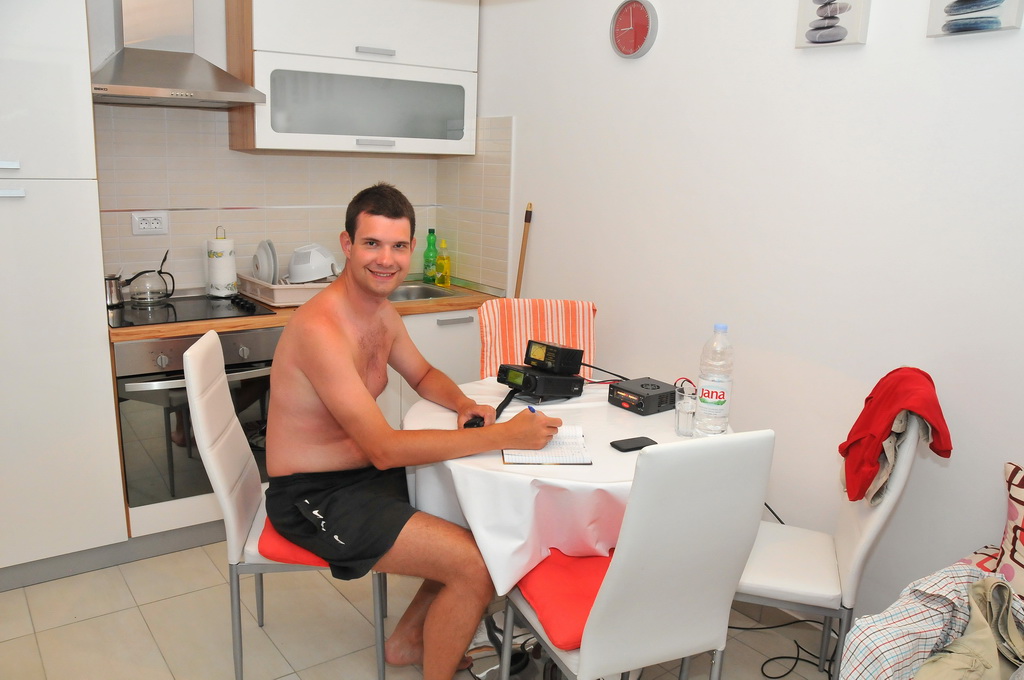

9A/OK1CSS   QTH: Baška  ostrov Krk   EU-136

16,5m LW natažen z balkónu na plot

Uprostřed pile-upu

S5/OK1CSS/P

Letošní dovolenou jsme se rozhodli rozdělit na dvě části. První týden jsme strávili v Julských Alpách ve Slovinsku.

S5/OK1CSS/P   QTH: Penzion Resje, Nemški Rovt, nr. Bohinjska Bistrica


12,5m vertikal vedle penzionu

Poblíž střediska "Vögel"

Bledské jezero

Soutěska "Vintgar"
Penzion Resje se ukázal jako výborná volba. Paní majitelka výnorně vaří a je velmi milá. 12,5m vertikál před penzionem nebyl žádný problém. Vertikál měl 6 radiálů, laděno "remote" tunerem MFJ u paty antény.

25. 7. 2013

KV vertikál 12m a "Ltuner"

Pořídil jsem teleskopický prut 12,5m od DX Wire s plánem na vícepásmovou, portejblovou, vertikální anténu. Nejprve jsem zkoušel drát volně namotaný na prut ladit tunerem přes UNUN jako u antény Rybakov 806. Bohužel očekávaný výsledek se nedostavil. Impedance antény u paty pohybovala v hodnotách několika ohmů a ani "všemocný" T-článek anténu zkrotit nedokázal.
Zkracovat zářič se mi nechtělo, tak mi začala v hlavě vrtat myšlenka vzdáleného "ručního" tuneru, který by nahradil unun. Zapátral jsem po internetu a nalezl článek "LW antény a L články v praxi" který byl publikován Ra 5/2005.
V "šuplíkových" zásobách jsem našel kondenzátor z RMky a proměnnou indukčnost pocházející z tuneru Vectronic. Protože proměnná indukčnost je konstrukčně řešena s uzemněným jezdcem (a hřídelí) a nechtělo se mi hřídel izolovat, rozhodl jsem se pro toto uspořádání.
V GM Electronic jsem koupil elektroinstalační krabici a komponenty do ní vestavěl.

"Klapací" ferity vyplňují volné místo v krabici a omezují plášťové proudy koaxiálním kabelem. Páčkové přepínače slouží k připínání dodatečné pevné kapacity 300pF a k přepínání konfigurace C-L / L-C.
V praxi se ale ukázalo, že ani přídavný kondenzátor, ani jiná konfigurace není třeba.
Ke spodní křídlové matici připojuji 6 radiálů délky 4,5m. V této "portejblové" konfiguraci je to kompromis vzhledem na obtížnost stavby a nároky na prostor.

 Funkčnost antény spolu s "remote-manuál-Ltunerem" byla hned ověřena na chalupě v Jižních Čechách.

Pomocí Ltuneru lze anténu doladit na všech pásmech od 80do 10m. S úspěchem Ltuner používám i na ladění LW antén jiných délek.

24. 7. 2013

23. 7. 2013

Terminál pro zemní radiály k vertikálu

Jako příslušenství k 12m laminátovému stožáru od DX-Wire, který jsem pořídil na burze v Německém Neumarktu jsem z kusu 2mm AL plechu vyrobil tento "terminál" pro radiály.
Objímka na plastové potrubí se připevní u paty prutu. Pod křídlové matky pak přijde 32 radiálů délky 4,2m.
Pokud se přímo do červené zdířky zasune banánek drátu zářiče a koax připojí přímo na PL konektor funguje to jako jednopásmový 40m vertikál. Pokud se jen připojí žlutozelený vodič k externímu tuneru, pak to funguje jen jako zemní síť pro vícepásmový vertikál.
Zajímavý článek o počtu radiál a jejich délce je publikován v 21th.ARRL AntennaBooku.

23. 2. 2013

Cobweb anténa

Po výborné zkušenosti s anténou Hexbeam jsem zkusil postavit ještě všesměrovou anténu Cobweb (pavoučí síť), kterou též na svých stránkách popisuje Steve G3TXQ (http://www.karinya.net/g3txq/cobweb/)

Jako střed jsem použil kus 5mm AL plechu a kus TV antény jako držák na stožár. Laminátové pruty jsou tyčky k rajčatům ze železářství u Rouska (á 20,-Kč). Jejich délku bylo ale třeba trochu prodloužit, tak jsem ke středové desce přidělal AL hranoly 16x16mm podélně odvrtané na soustruhu a do nich teprv pruty zasunul.
Pro Balun 4:1 jsem musel koupit feritové Amidony FT140-61 na eBay (cca 350,-Kč 2Ks) protože jsem je v Čechách nesehnal.
Po napnutí vodičů se pruty trochu moc prohýbaly, tak jsem je ještě do poloviny podepřel "paralelními" kousky prutů (staženo stahovací plastovou páskou + vulkanizačkou) Na fotce která bohužel není moc kvalitní je to vidno jako zesílení od středu do cca 1/2 prutu.
Anténa šla krásně vyladit na všech pěti pásmech (14,18,21,24,28). Analyzer ukazoval vždy pod 1:1,2 nebo do 1:1,5 na okrajích pásem. PSV metr u rádia (cca 20m koaxu) už ukazuje 1:1.
Anténu jsem porovnával s vedle postaveným GAP Titanem. Na poslech se antény zdály být srovnatelné, na vysílání jsem lepší reporty dostával na Titana. Je třeba ale zmínit, že Cobweb anténa byla jen cca 3m nad zemí.
Cobweb anténa je prostorově velmi nenáročná a solidně fungující vícepásmová anténa. Pochopitelně nelze jí srovnávat se směrovkou, ale pro portable použití, nebo pro omezený prostor jí mohu vřele doporučit.

15. 1. 2013

Lyžařská bouda

Lyžařská bouda Leden 2013
Jedno foto z krátké návštěvy na Liščí hoře..  Návštěvu lze doporučit jak v létě, tak i v zimním období :-)
http://www.lyzarskabouda.com/

3. 1. 2013

Stojánek pro FT-817

Již delší dobu jsem přemýšlel jak vymyslet stojánek pro Yaesu FT-817. V Holicích jsem pokukoval po nožičkách "Peg Leg", ale inzerovaná cena atakující 500,-Kč mi lehce vyrazila dech. Nechal jsem se tedy inspirovat obrázky na internetu a dnes jsem během chvilky vytvořil bezvadný a dokonce sklopný stojánek!
Stojánek pro FT-817
Na fotkách ZDE je vidět více detailů. Stojánek jsem zhotovil z ocelového drátu 2,5mm, dvou pojistných oček s "červíkem" a kousku palivové hadičky. Vše je běžně k sehnání v modelářských prodejnách. Náklady na stojánek jsou asi desetinové oproti "Peg Leg" :-)
